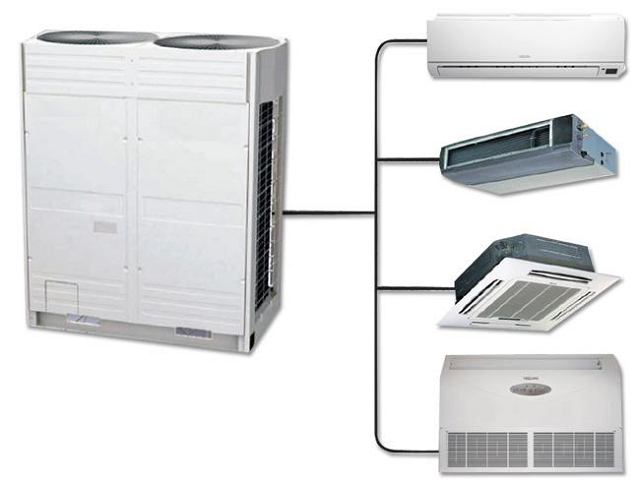

В последние годы вопросу энергоэффективности зданий уделяется все больше внимания. В качестве современного решения для кондиционирования можно рассматривать мультизональные системы, которые решают проблему охлаждения/нагрева воздуха сразу для всех помещений. Их конструкция включает внешний блок (располагается в подвале, на крыше либо техническом этаже), а также несколько внутренних – подключенных через систему подведенных трубок.
Мультизональный кондиционер может обслуживать целое здание, поскольку возможна установка до 48 внутренних модулей, которые подключены к одному внешнему. При этом в единую сеть с централизованным управлением можно включить до 4 наружных блоков.
Принцип работы мультизональной системы
По принципу работы и способу охлаждения «мультизоналки» не отличаются от стандартных сплит-систем. Блоки для монтажа внутри помещений имеют мощность 2-18 кВт, поэтому подбор оборудования осуществляется отдельно для каждой комнаты – в зависимости от площади, максимального количества находящихся людей и т.д.
Для циркуляции хладагента предусмотрены 2 или 3 центральные трубы:
- Двухтрубные системы. Все приборы в помещениях работают одновременно, то есть либо охлаждают, либо отапливают комнаты.
- Трехтрубные системы. Данное построение более универсально, так как возврат фреона к внутренним блокам осуществляется по двум трубкам, по одной из которых он транспортируется в жидком состоянии (кондиционирование), а по второй – в газообразном (обогрев), обеспечивая возможность независимой работы в разных режимах.
Конструкционные особенности

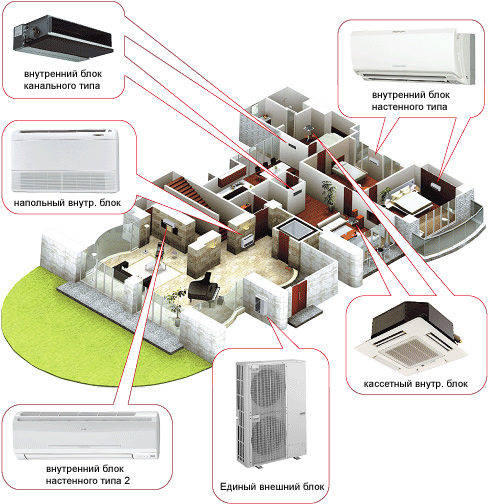

Система может строиться на основе настенных, потолочных, кассетных или канальных моделей. С помощью специального механизма управления осуществляется измерение температуры в помещениях, сопоставление цифр с заданными параметрами и, соответственно, запуск программы обогрева или кондиционирования.
К микропроцессору подключены различные датчики, клапаны, трубки и прочее оборудование. Он распределяет мощность системы, количество холодильного агента в соответствии с потребностями каждого участка, управляя климатом здания в автоматическом режиме. При этом сохраняется возможность пользоваться любым из кондиционеров автономно при помощи обычного пульта.
Установку мультизональной климатической техники лучше планировать на этапе проектирования постройки. Однако универсальность данного оборудования позволяет «наращивать» отдельные модули, ветки и даже изменять конфигурацию сети в соответствии с эксплуатационными требованиями.
Ключевые преимущества
Традиционные сплит-системы отличаются наличием отдельного контура циркуляции хладагента для каждого внутреннего модуля. В случае с мультизональным оборудованием все блоки подсоединены к общей магистрали.
Данное решение имеет ряд важных преимуществ:
-
Невысокая сложность монтажа. Намного проще выполнить прокладывание одного контура, чем десятков отдельных. Кроме того, это менее затратно по времени и средствам. Даже не самые мощные мультизональные установки легко поддерживают функционирование нескольких внутренних модулей. Это практичный вариант для организации централизованной климат-системы для целого здания, не требующий унизывать всю постройку трубками с фреоном.
- Энергоэффективность. Единая магистраль уменьшает потери при перекачке хладагента примерно в 2 раза по сравнению с несколькими мелкими контурами.
- Поддержание стабильной температуры. Масштабная система позволяет регулировать значения для каждого помещения до градуса.
- Надежность. Разные элементы поддерживают и заменяют друг друга.
Полная автоматизация
Мультизональные установки обеспечивают простоту сохранения комфортного микроклимата в здании. Управлять ими намного удобнее, чем множеством обычных. Как правило, они комплектуются стационарной электронной системой, дающей доступ к сложному программированию функций. Ее терминал можно легко вывести на центральный пульт и интегрировать к общую сеть жизнеобеспечения здания, включительно с вентиляцией, пожаротушением, кондиционированием и пр.
Но, несмотря на гибкость мультизональных установок, следует помнить о совместимости приборов, поэтому нужно выбирать внутренние и внешние блоки одного производителя. Например, если это будет инверторная система, все ее элементы должны согласовываться между собой и не иметь конфликтов по микропроцессорной части. Мощность внутренних устройств варьируется, так что подобрать оптимальный вариант для каждого помещения не составит труда.
